超カンタン!エレキギターの仕組み


エレキギターというヤツは、一体どういう原理で音が出ているのか?ギター弾きなら当然ご存知でしょうが、弾かない方々にとってはチンプンさんのようです



エレキギターの中には基板がぎょうさん詰まってる、ギアとかモーターが入ってる、長時間弾いてると熱を帯びてくるので放熱板がある、単1電池が6コ入ってる、などなどw




そんなわけで、超カンタン・素人さんでもわかる!エレキギターの仕組み解説をば



画像のような形状のエレキギターを、「ストラトキャスタータイプ(略称:ストラト)」と呼びます。わしがよく使ってるのは、このタイプです。これを元に解説いたしませう



長細い「棒」のような部分を「ネック」と呼びます。その先端が「ヘッド」です。本体の部分を「ボディ」と呼びまして、ヘッド〜ネック〜ボディにかけて「弦」が張られています



エレキギターも、アコースティックギターと同じく、弦の振動が「音」になってるわけで、アンプにつながなくても、とりあえず音は出ます。ただし、「シャンシャン」という、どっかの株主総会のような小さな音です。そのままでは使えないですね

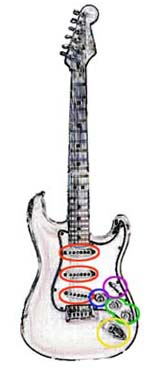

この「弦の振動」を電気信号に換えて出力するのが、エレキギターの音の出る原理なんです。信号の流れを画像1で見てみましょう



まず赤い丸を付けた部分。これを「ピックアップ(略称:PU)」と呼びまして、実体は磁石にコイルを巻いたような物体です。エレキギターには、通常1〜3基搭載されています。これが弦の振動を拾って電気信号に換えてるワケです



PUで変換された信号は、黄色い丸の「出力ジャック」から、ケーブルを通じてアンプへ送られます。が、その間にいくつかの回路を通過します



紫色の丸をつけた「PUセレクター(スイッチ)」、青い丸の「ボリューム(ポット)」、緑の丸の「トーン(ポット)」という、いわゆるコントロール部ですな。ココを経て出力されるのですワ



そして、アンプでその信号が増幅され、いつも聞くあのエレキギターの音になってるのです。ご理解いただけましたでしょうか??いたってシンプルなもので、電子工作でいえば初歩の初歩みたいな回路です。複雑な基板や放熱板、ギアやモーターなどは入ってないのです(笑




ストラトタイプの場合、画像1のように、ピックアップからコントロール部、出力ジャックまでの経路は短く、効率よく配線できます





しかしレスポールタイプの場合、画像2のように、紫色の丸を付けたPUセレクターの位置が、コントロール部や出力ジャック(黄色の丸印)から離れており、ちっとばかし配線が面倒になります



配線の一部だけを交換するのならまだしも、これをイチから、全部配線するとなると、ストラトよりも骨が折れます Orz



何を言いたいかといえば、例のKeizoくんから修理依頼で預かったレスポールのことです。これはパーツ調達から始めなあきませんでしたので、余計に面倒でしたワww





そんなわけで、もぬけの殻やったレスポールですが…



内部配線も済ませまして…



完成した次第ですw
